Collegamento in serie concorde di batterie
Esercizio su collegamento in serie concorde di batterie

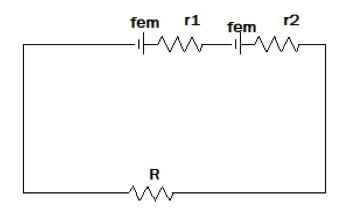

Due generatori che forniscono una fem pari a 6 V sono collegati insieme. Essi sono caratterizzati da due resistenze interne pari rispettivamente a 0,5 Ω e 0,2 Ω e sono collegati in serie ad un resistore R.
Calcolare la resistenza R affinché la ddp ai capi del primo generatore sia nullo.
Svolgimento dell'esercizio
La fem equivalente presente nel circuito è pari alla somma delle due fem delle due batterie:
femeq = 6V + 6V = 12 V
la resistenza interna equivalente è pari alla somma delle resistenze interne:
req = r1 + r2 = 0,5 Ω + 0,2 Ω = 0,7 Ω
La corrente elettrica che circola nel circuito e attraversa la resistenza R, applicando la prima legge di Ohm, vale:
i = femeq / Rtot = femeq / (R + rint) = 12 / (R + 0,7)

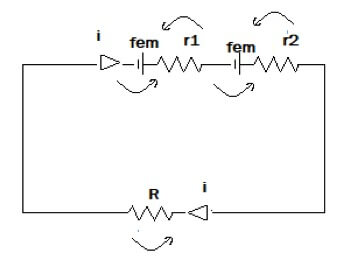

Disegniamo le differenze di potenziale per ogni elemento presente nel circuito, con la solita convenzione dei versi delle correnti e delle ddp:
In particolare il problema chiede che la ddp ai capi del primo generatore sia nulla.
Se analizziamo le tensioni nel primo generatori vediamo le due cadute di potenziale: una è la fem che ha verso positivo, mentre la seconda è la ddp ai capi della resistenza interna che ha verso antiorario e quindi negativo.
Per cui deve essere che:
fem - r1 ∙ i = 0
6 = 0,5 ∙ 12 / (R + 0,7)
R + 0,7 = 1
R = 1 - 0,7 = 0,3 Ω
